Fräsmaschinen
Zayer Altea W 10.000
- Portalfräsmaschine mit integrierter W-Achse
- 30°Kopf mit 360.000 Position pro Drehachse
- Funkmesstaster (M&H)
- 60-fach Werkzeugwechsler
- Bearbeitungswege: X = 10.000 mm; Y = 4.350 mm; Z = 1.500 mm
- Durchlast in der Höhe: 2.910 mm
- Bearbeitungsweg in der Breite: 4.350 mm
- Durchlast zwischen den Ständern: 3.750 mm
- Durch die integrierte W-Achse ist der Frässchieber in Z-Richtung um 900mm verschiebbar
Zayer Bohr- und Fräswerk KCU 22.000
- Lateralbauweise
- Kopfwechselstation (vollautomatischer Kopfwechsel)
- Gabelfräskopf (18.000 U/min)
- Winkelköpfe (360.000 Positionen in beiden Ebenen)
- gerader Ausgang
- Funkmesstaster (M&H)
- 80-fach Werkzeugwechsler
- Pendelbearbeitung durch großen X-Verfahrweg und fertigungsparalleles Spannen
- Bearbeitungswege: X = 22.000 mm; Y = 1.500 mm; Z = 4.000 mm
- Demmeler-Rundtisch: Tischbelastung: max. 40 to. W-Achse = 2.500 mm

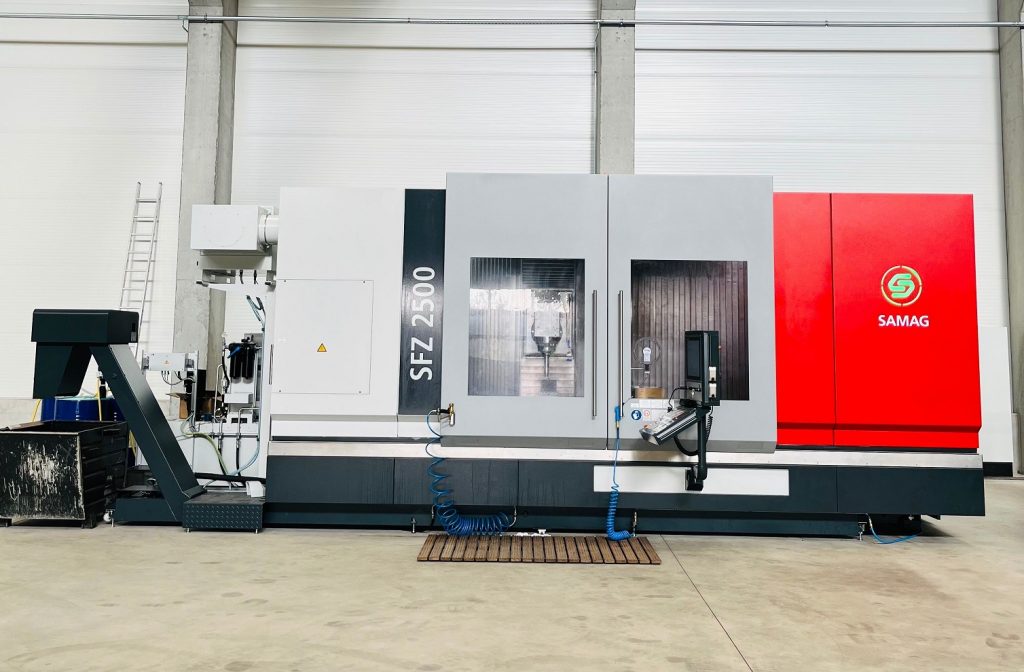

SAMAG SFZ 2500
- SK 50 Spindel mit 12.500 Umdrehung
- B-Achse Schwenkbereich +/- 120°
- Z-Verfahrweg 1 m
- Y-Verfahrweg 1 m
- X-Verfahrweg 2,5m
- Integrierter Rundtisch mit einem Durchmesser von 1 Meter
- Tischbeladung des Rundtisches maximal 2t
- Steuerung: Heidenhain TNC 640
Hedelius BC 100 6500
- CNC-Steuerung Heidenhain iTNC 530
- Motorspindel mit 10.000 U / min.
- Wege: X = 6.500 mm; Y = 1.000 mm ;Z = 770 mm
Ausrüstung:
- 3D Formingstar-Paket
- 3D Infrarot-Messtaster von M&H und Toolsetter (WZ-Längenmessung)
- Vorbereitung für 4. Achse
- Autark laufende Vakuum- und Kühlmittelanlage
Juaristi Bohr- und Fräswerk TX-3S MGX-12
- Pinole: Ø130 mm, W-Achse = 800 mm
- Werkzeugwechsler mit 40 Plätzen
- Stützlager
- Bearbeitungswege: X = 3.000 mm; Y = 2.000 mm; Z = 2.000 mm
- Rundtisch: Tischbelastung: max. 12 to. Aufspannfläche: 1450×1600 mm
Sachman Bettfräsmaschine T 314 HS
- Groß dimensionierte Linearführungen
- Steuerung Heidenhain TNC 530 digital
- Automatisch schwenkbarer Fräskopf KOSMO mit 5.000 U/min. für die 5 Seitenbearbeitungen in einer Spannung
- Klimatisierter Ölkühler; Eilgang 30 m/min. in allen Achsen
- Werkzeugwechsler 60-fach als Tellermagazin
- Innere Kühlmittelzuführung und elektronische Wärmekompensation
- Bearbeitungswege: X = 3.000 mm; Y = 1.400 mm; Z = 1.500 mm
- Ausrüstung: Rundtisch (simultan) Ø 1200 mm 7 Tonnen belastbar und mit einem Funkmesstaster (Fabrikat M&H) ausgerüstet
Sachman CNC-Fräsmaschine T 10
- Steuerung Heidenhain TNC 426 digital
- Automatisch schwenkbarer Fräskopf KOSMO mit 5.000 U/min für die 5 Seitenbearbeitungen in einer Spannung
- Innere Kühlmittelzuführung und elektronische Wärmekompensation
- Funkmesstaster Fabrikat M&H
- Klimatisierter Ölkühler für Getriebe und Fräskopf
- Automatischer Werkzeugwechsler
- Bearbeitungswege: X = 2.000 mm; Y = 1.075 mm; Z = 1.000 mm
HEDELIUS-Fahrständer-Bearbeitungszentrum BC100P Magnum
- 5-Achsen CNC-Steuerung Heidenhain TNC 430
- 50-fach Werkzeugmagazin und Eilgang 30 m/min.& Highspeed-Spindel mit 10.000 U/min
- Bearbeitungswege: X = 4.500 mm; Y = 1.000 mm ;Z = 750 mm
- Ausrüstung: Rundtisch; 4. Achse; Ø 400 mm; Simultanantrieb möglich und mit
Infrarot Messtaster (Renishaw) ausgerüstet; Pick up Station (5 Plätze)
HEDELIUS-Fahrständer-Bearbeitungszentrum BC100
- 5-Achsen CNC-Steuerung Heidenhain TNC 430
- 50-fach Werkzeugmagazin und Eilgang 30 m/min.& Highspeed-Spindel mit 10.000 U/min
- Bearbeitungswege: X = 4.500 mm; Y = 1.000 mm ;Z = 750 mm
- Ausrüstung: Rundtisch; 4. Achse; Ø 400 mm; Simultanantrieb möglich und mit
Infrarot Messtaster (Renishaw) ausgerüstet; Pick up Station (5 Plätze)
HEDELIUS-Fahrständer-Bearbeitungszentrum BC60
- 4-Achsen CNC-Steuerung Heidenhain TNC 426 Digital
- 40-fach Werkzeugmagazin und Eilgang 30 m/min
- Bearbeitungswege: X = 2.500 mm; Y = 630 mm; Z = 750 mm
- Ausrüstung: Rundtisch; 4. Achse; Ø 400 mm; Simultanbetrieb möglich und mit
Infrarot Messtaster (Renishaw) ausgerüstet
Hermle UWF 600 H Universal – Werkzeugfräsmaschine
- Heidenhain TNC 407 Steuerung
- Bearbeitungswege: X = 400 mm; Y = 330 mm; Z = 350 mm
